產品介紹

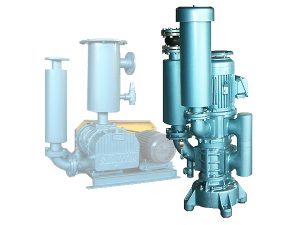

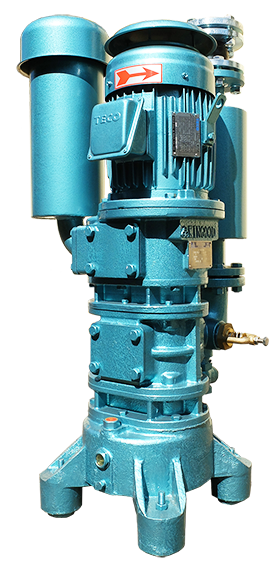

導流散熱立式魯氏鼓風機為全台第一台直立式鼓風機,擁有獨家導流散熱技術,能讓吸入口之冷空氣流入密閉式的導流散熱氣室,並將其導入軸承四周以便迅速冷卻軸承。
比較:市面上之直立式鼓風機皆為挖空機體方式散熱;非密閉性的空間,噪音相對提升。
晶久牌直立式鼓風機優點
相較於皮帶式魯氏鼓風機,直立式:
Ο 比起傳統臥室,更節省空間
Ο 免更換皮帶,保養更方便
Ο 馬達直接傳動,更節能
Ο 驅動時,免去皮帶粉塵飄散
Ο 獨家密閉設計,噪音可降至最低
Ο 更適合需低噪音之社區、醫院、辦公大樓等場所
鼓風機細部特點介紹
節省空間
直立式馬達直接聯結鼓風機,出入口消音器皆採直立設計,可節省鼓風機之佔地空間。

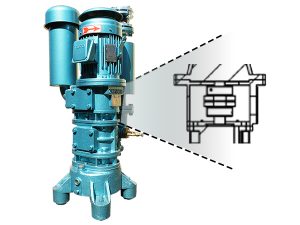

導流散熱強制冷卻
獨家導流散熱氣室將冷空氣導入軸承四周迅速冷卻軸承,零件不過熱,潤滑油脂不變質,可延長更換油脂之時間。
逆轉保護裝置
特別加裝逆轉保護裝置,若不慎馬達逆轉時,此裝置可使馬達空轉,避免造成馬達損壞及管內污水反抽到鼓風機氣缸內,造成銹死等保護作用。

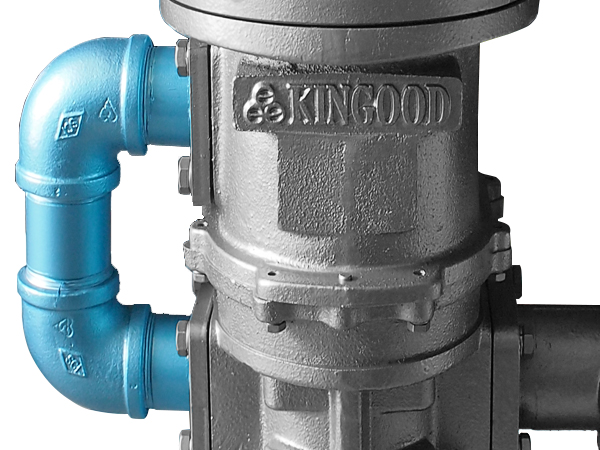

兩段式消音器
入口採用二段式消音及增加緩衝隔音室設計,可有效降低空氣壓縮之迴流噪音。適用機型: GTB65A37~GTB200A75

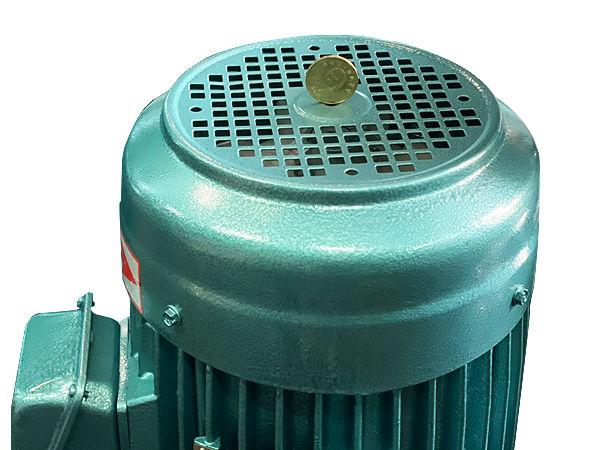

震動小壽命長
鼓風機葉輪經極精密之動平衡校正,使鼓風機之震動值小於15μm,使用壽命長。
(當鼓風機全載運轉時,可將五十元硬幣豎立而不倒)
全密閉屋外型馬達
可選購全密閉式屋外型馬達,即使鼓風機放置室外,亦不怕風吹日曬雨淋。
轉子加工精密

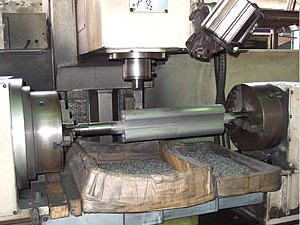

晶昌葉輪經CNC專用鉋床精密加工,使葉輪間之間隙極小(如一根頭髮般之細小),提高鼓風機之效率。

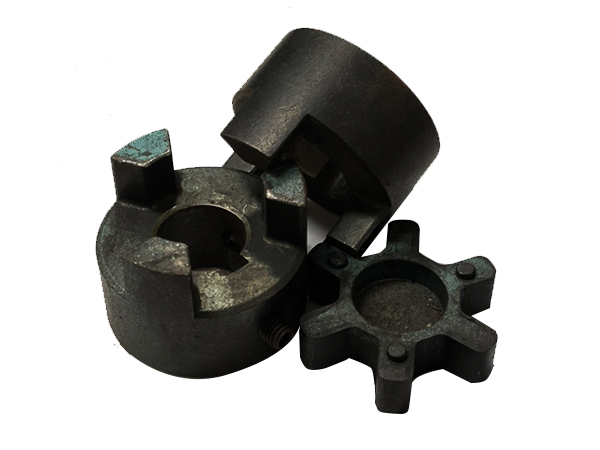

永久免更換皮帶
鼓風機及馬達採用聯軸器直接傳動,可節省更換皮帶之費用,並可避免皮帶粉屑對環境之污染。

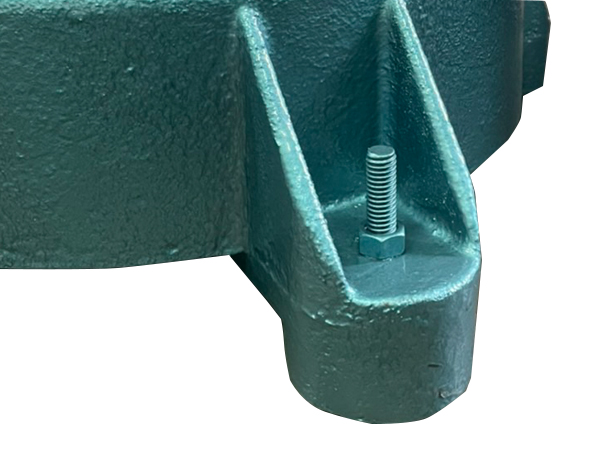

免固定防震圓腳
特殊隱藏式防震腳設計,重心穩且機身不晃動,免固定。配管及施工容易。當地面不平時,可調整其高低使其平衡。
鼓風機性能表
60HZ 性能表 | ||||||||||||||||
Pressure | 1000mmaq | 2000mmaq | 3000mmaq | 4000mmaq | 5000mmaq | 6000mmaq | Noise | Weight | ||||||||
Model | Bore | Motor | CMM | KW | CMM | KW | CMM | KW | CMM | KW | CMM | KW | CMM | KW | db | Kg |
GTB4075 |
1.5B | 1Hp | 0.97 | 0.69 | 0.85 | 0.75 | 54 | 99 | ||||||||
GTB4015 |
1.5B | 2Hp | 0.97 | 0.83 | 0.85 | 0.89 | 0.74 | 0.96 | 0.63 | 1.05 | 0.52 | 1.15 | 56 | 106 | ||
GTB40A15 |
1.5B | 2Hp | 2.1 | 0.9 | 1.8 | 1.11 | 1.5 | 1.31 | 1.3 | 1.53 | 58 | 144 | ||||
GTB40A22 |
1.5B | 3Hp | 2.1 | 0.9 | 1.8 | 1.11 | 1.5 | 1.31 | 1.3 | 1.53 | 1.1 | 1.75 | 0.9 | 1.96 | 59 | 157 |
GTB5022 |
2B | 3Hp | 2.9 | 1.6 | 2.6 | 1.76 | 2.4 | 1.89 | 2.2 | 2.09 | 62 | 165 | ||||
GTB5037 |
1½B | 5Hp | 2.9 | 1.85 | 2.6 | 1.99 | 2.4 | 2.12 | 2.2 | 2.27 | 2 | 2.47 | 1.8 | 2.69 | 63 | 174 |
GTB6522 |
2.5B | 3Hp | 4.1 | 1.58 | 3.9 | 1.85 | 3.6 | 2.18 | 64 | 180 | ||||||
GTB6537 |
2.5B | 5Hp | 4.1 | 1.85 | 3.9 | 2.06 | 3.6 | 2.34 | 3.3 | 2.64 | 3.1 | 2.93 | 2.8 | 3.29 | 67 | 190 |
GTB65A37 |
2.5B | 5Hp | 5.4 | 2.97 | 5.1 | 3.43 | 4.7 | 3.72 | 68 | 230 | ||||||
GTB65A55 |
2.5B | 7.5Hp | 5.4 | 2.97 | 5.1 | 3.43 | 4.7 | 3.72 | 4.5 | 4.2 | 4.3 | 4.8 | 4.1 | 5.3 | 69 | 243 |
GTB8037 |
3B | 5Hp | 6.7 | 3.23 | 6.4 | 3.61 | 68 | 250 | ||||||||
GTB8055 |
3B | 7.5Hp | 6.7 | 3.23 | 6.4 | 3.61 | 6 | 4.09 | 5.7 | 4.73 | 5.3 | 5.5 | 69 | 263 | ||
GTB8075 |
3B | 10Hp | 6.7 | 3.45 | 6.4 | 3.88 | 6 | 4.41 | 5.7 | 4.93 | 5.3 | 5.6 | 5 | 6.2 | 72 | 274 |
GTB10055 |
4B | 7.5Hp | 9.4 | 3.79 | 9 | 4.55 | 8.6 | 5.37 | 73 | 295 | ||||||
GTB10075 |
4B | 10Hp | 9.4 | 4 | 9 | 4.67 | 8.6 | 5.41 | 8.2 | 6.63 | 7.8 | 7.3 | 75 | 300 | ||
GTB10011 |
4B | 15Hp | 9.4 | 4 | 9 | 4.67 | 8.6 | 5.41 | 8.2 | 6.63 | 7.8 | 7.3 | 7.4 | 7.97 | 77 | 346 |
GTB12511 |
5B | 15Hp | 11.5 | 5.7 | 11 | 6.7 | 10.5 | 7.8 | 10.1 | 8.8 | 9.6 | 10.6 | 9.1 | 11.8 | 80 | 370 |
GTB125A15 |
5B | 20Hp | 14.4 | 7.8 | 14.2 | 9.5 | 14.1 | 11.2 | 14 | 13 | 82 | 505 | ||||
GTB125A18 |
5B | 25Hp | 14.4 | 7.8 | 14.2 | 9.5 | 14.1 | 11.2 | 14 | 13 | 13.9 | 15.2 | 13.8 | 17.5 | 85 | 560 |
GTB15022 |
6B | 30Hp | 20.2 | 10.6 | 20 | 12.7 | 19.8 | 15.1 | 19.4 | 17.9 | 19.3 | 21.5 | 88 | 741 | ||
GTB15030 |
6B | 40Hp | 20.2 | 10.6 | 20 | 12.7 | 19.8 | 15.1 | 19.4 | 17.9 | 19.3 | 21.5 | 18.8 | 24.5 | 89 | 770 |
GTB150A30 |
6B | 40Hp | 28.8 | 13.2 | 28.1 | 15.4 | 27.5 | 18.5 | 26.9 | 23.6 | 26.2 | 28.2 | 90 | 849 | ||
GTB20037 |
8B | 50Hp | 34.1 | 16.5 | 32.9 | 20.2 | 32.1 | 24.4 | 31.2 | 30.5 | 30.1 | 35.7 | 91 | 1165 | ||
GTB20045 |
8B | 60Hp | 34.1 | 16.5 | 32.9 | 20.2 | 32.1 | 24.4 | 31.2 | 30.5 | 30.1 | 35.7 | 29.2 | 41.5 | 92 | 1365 |
GTB200A45 |
8B | 60Hp | 46.3 | 21 | 45.6 | 27 | 44.7 | 33 | 43.9 | 41 | 94 | 1658 | ||||
GTB200A55 |
8B | 75Hp | 46.3 | 21 | 45.6 | 27 | 44.7 | 33 | 43.9 | 41 | 43.2 | 54 | 96 | 1842 | ||
GTB200A75 |
8B | 100Hp | 46.3 | 21 | 45.6 | 27 | 44.7 | 33 | 43.9 | 41 | 43.2 | 54 | 42.3 | 60 | 96 | 1842 |
50HZ 性能表 | ||||||||||||||||
Pressure | 1000mmaq | 2000mmaq | 3000mmaq | 4000mmaq | 5000mmaq | 6000mmaq | Noise | Weight | ||||||||
Model | Bore | Motor | CMM | KW | CMM | KW | CMM | KW | CMM | KW | CMM | KW | CMM | KW | db | Kg |
GTB4075 |
1.5B | 1Hp | 0.8 | 0.58 | 0.7 | 0.62 | 54 | 99 | ||||||||
GTB4015 |
1.5B | 2Hp | 0.81 | 0.69 | 0.71 | 0.74 | 0.62 | 0.8 | 0.53 | 0.87 | 0.43 | 0.96 | 56 | 106 | ||
GTB40A15 |
1.5B | 2Hp | 1.75 | 0.75 | 1.5 | 0.93 | 1.25 | 1.09 | 1.1 | 1.27 | 58 | 144 | ||||
GTB40A22 |
1.5B | 3Hp | 1.75 | 0.75 | 1.5 | 0.93 | 1.25 | 1.09 | 1.1 | 1.27 | 0.92 | 1.46 | 0.75 | 1.63 | 59 | 157 |
GTB5022 |
2B | 3Hp | 2.4 | 1.3 | 2.1 | 1.5 | 2. | 1.6 | 1.8 | 1.7 | 62 | 165 | ||||
GTB5037 |
1½B | 5Hp | 2.4 | 1.5 | 2.1 | 1.7 | 2 | 1.8 | 1.8 | 1.9 | 1.6 | 2.1 | 1.5 | 2.3 | 63 | 174 |
GTB6522 |
2.5B | 3Hp | 3.4 | 1.6 | 3.2 | 1.8 | 3 | 2 | 64 | 180 | ||||||
GTB6537 |
2.5B | 5Hp | 3.4 | 1.6 | 3.2 | 1.8 | 3 | 2 | 2.7 | 2.2 | 2.5 | 2.5 | 2.3 | 2.8 | 67 | 190 |
GTB65A37 |
2.5B | 5Hp | 4.5 | 2.5 | 4.25 | 2.9 | 3.9 | 3.1 | 68 | 230 | ||||||
GTB65A55 |
2.5B | 7.5Hp | 4.5 | 2.5 | 4.25 | 2.9 | 3.9 | 3.1 | 3.6 | 3.5 | 3.3 | 3.9 | 3.1 | 4.4 | 69 | 243 |
GTB8037 |
3B | 5Hp | 5.5 | 2.7 | 5.3 | 3.1 | 68 | 250 | ||||||||
GTB8055 |
3B | 7.5Hp | 5.5 | 2.7 | 5.3 | 3.1 | 5 | 3.7 | 4.7 | 4.2 | 4.4 | 4.7 | 69 | 263 | ||
GTB8075 |
3B | 10Hp | 5.5 | 2.7 | 5.3 | 3.1 | 5 | 3.7 | 4.7 | 4.2 | 4.4 | 4.7 | 4.1 | 5.2 | 72 | 274 |
GTB10055 |
4B | 7.5Hp | 7.8 | 3.4 | 7.5 | 3.9 | 7.1 | 4.5 | 73 | 295 | ||||||
GTB10075 |
4B | 10Hp | 7.8 | 3.4 | 7.5 | 3.9 | 7.1 | 4.5 | 6.8 | 5.6 | 6.5 | 6.1 | 75 | 300 | ||
GTB10011 |
4B | 15Hp | 7.8 | 3.4 | 7.5 | 3.9 | 7.1 | 4.5 | 6.8 | 5.6 | 6.5 | 6.1 | 6.1 | 6.7 | 77 | 346 |
GTB12511 |
5B | 15Hp | 9.5 | 4.8 | 9.1 | 5.6 | 8.7 | 6.5 | 8.4 | 7.4 | 8 | 8.9 | 7.5 | 9.9 | 80 | 370 |
GTB125A15 |
5B | 20Hp | 12 | 6.5 | 11.5 | 7.9 | 11.1 | 9.3 | 10.5 | 10.8 | 82 | 505 | ||||
GTB125A18 |
5B | 25Hp | 12 | 6.5 | 11.5 | 7.9 | 11.1 | 9.3 | 10.5 | 10.8 | 10.1 | 12.7 | 9.5 | 14.6 | 85 | 560 |
GTB15022 |
6B | 30Hp | 16.8 | 8.8 | 16.5 | 10.6 | 16.1 | 12.6 | 15.5 | 14.9 | 15 | 17.9 | 88 | 741 | ||
GTB15030 |
6B | 40Hp | 16.8 | 8.8 | 16.5 | 10.6 | 16.1 | 12.6 | 15.5 | 14.9 | 15 | 17.9 | 14.5 | 20.4 | 89 | 770 |
GTB150A30 |
6B | 40Hp | 24 | 11 | 23.4 | 12.8 | 22.9 | 15.4 | 22.4 | 19.7 | 21.8 | 23.5 | 21.4 | 27.1 | 90 | 849 |
GTB20037 |
8B | 50Hp | 28.4 | 13.8 | 27.4 | 16.8 | 26.7 | 20.3 | 26 | 25.4 | 25.1 | 29.8 | 91 | 1165 | ||
GTB20045 |
8B | 60Hp | 28.4 | 13.8 | 27.4 | 16.8 | 26.7 | 20.3 | 26 | 25.4 | 25.1 | 29.8 | 24.3 | 34.6 | 92 | 1365 |
GTB200A45 |
8B | 60Hp | 38.5 | 17.5 | 38 | 22.5 | 37.2 | 27.5 | 36.6 | 34.2 | 94 | 1658 | ||||
GTB200A55 |
8B | 75Hp | 38.5 | 17.5 | 38 | 22.5 | 37.2 | 27.5 | 36.6 | 34.2 | 36 | 39.2 | 35.2 | 44.2 | 96 | 1842 |

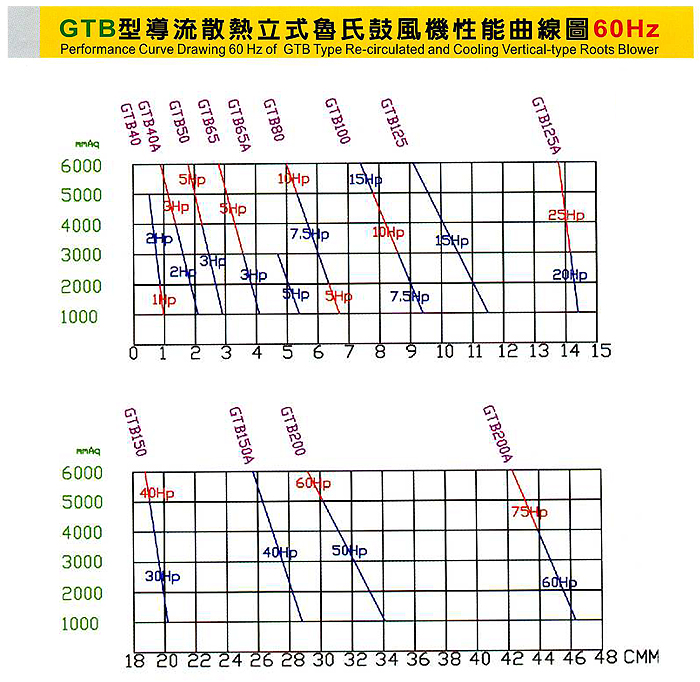

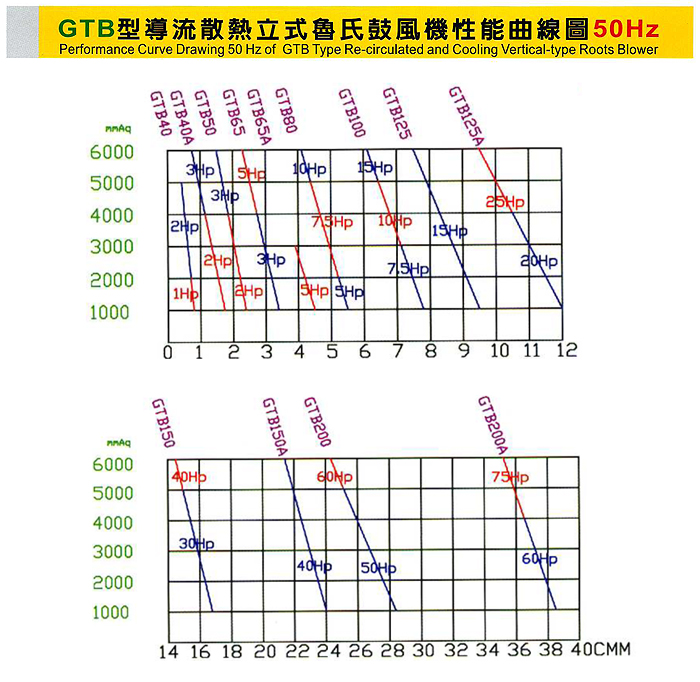

鼓風機性能曲線圖

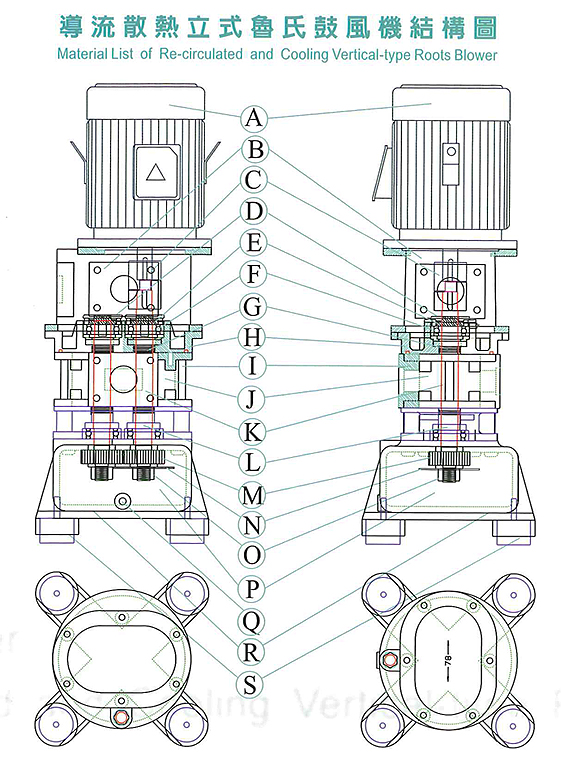

鼓風機材質表一覽
NO. | 品項 NAME | 材質 MATERIAL | 數量Qty |
A | 馬達 Motor | FC200 | 1 |
B | 導流散熱室 Re-Circulated Base | FC250 | 1 |
C | 聯軸器 Coupling | FCD500 | 1 |
D | 軸承固定片 Bearing Washer | S45C | 4 |
E | 碟型彈簧片 Disc Spring | N63CA | 4 |
F | 軸承 Bearing | SUJ2 | 4 |
G | 軸心趁套 Shaft Link | S45C | 2 |
H | 軸承座 Bearing Base | FC250 | 2 |
I | 本體 Main Casing | FC250 | 1 |
J | 葉片 Rotor | FCD500 | 2 |
K | 轉軸 Shaft | SCM440 | 2 |
L | 軸封 Oil Seal | NBR | 2 |
M | 齒輪 Gear | SCM415 | 2 |
N | 甩油片 Front Oil Splash | SS41 | 1 |
O | 固定螺絲帽 Nut | S45C | 2 |
P | 油箱 Oil Case | FC250 | 1 |
Q | 油栓 Oil Plug | SUS304 | 2 |
R | 支撐腳 Base | FC250 | 4 |
S | 防震墊 Vibration Isolator | SBR | 4 |
