晶久牌沉水式魯氏鼓風機操作說明書

承蒙購買晶久牌沉水式魯氏鼓風機深表謝意,在使用前請閱讀本說明書並請正確地使用。

(一)       使用說明

1. 請注意電源之電壓(220V380V)及電源之相數(單相或三相)。

2. 不可長時間無運轉,最好每天能有十五分鐘以上之運轉時間。

3. 不可逆轉使用(把入風口當出風口,出風口當入風口)。

4. 入口過濾器請經常清理,以免阻塞,清理前請先關機以免塵土吸入。

5. 人孔直徑應大於鼓風機機體,以便日後之維修保養。

6. 鼓風機出入口兩端配管,露出水面處,應各有可拆開之法蘭或接頭,以便日後維修保養,不須把水抽乾,即可把鼓風機吊上來。

7. 鼓風機放置處應為水平之平台,不可斜放。

8. 鋼鏈條之一端應固定於水面以上明顯處,並且不可將鏈條拉緊。

9. 出入口配管應做支撐架,不可將配管之重量與拉力由鼓風機承受。

10. 吊放鼓風機,不可將馬達電線當繩索用。

11. 請加裝漏電斷路器,以策安全。

12. 水面應超過鼓風機馬達頂端,以利馬達散熱,水溫請勿超過40

各機型最低水位

機型

GWB

5015

GWB

5022

GWB

5037

GWB

6522

GWB

6537

GWB

65A37

GWB

65A55

GWB

8037

GWB

8055

GWB

8075

GKB

10075

GWB

10011

GWB

12575

GWB

12511

最低水位

850

(mm)

900

(mm)

950

(mm)

950

(mm)

1000

(mm)

1050

(mm)

1100

(mm)

1100

(mm)

1150

(mm)

1150

(mm)

1200

(mm)

1200

(mm)

1200

(mm)

1250

(mm)



(二)       使用場所

n         流槽、消泡槽、鼓風槽

優點:

裝置淺檢修容易

換油可於放水後於槽內進行。

注意:水必需保持最低水位.

          水溫必須保持32°C以下.









曝器槽

優點:

配管短,裝置易

不需要鼓風機裝置場所.

    注意:裝置不要妨害旋流之位置。

氣泡不要直接衝刺到鼓風機。







()安裝

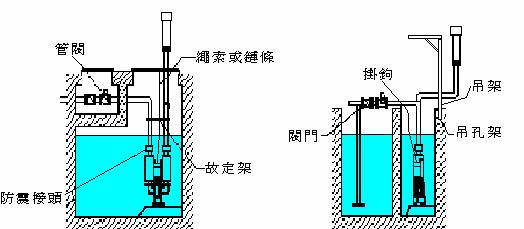

裝置要點:

用繩索或鏈條裝置機台,降於槽底安置虞基面(不需使用固定螺栓)。

不可將繩索鏈條拉緊,其尾端固定於掛上。

吸進及排出之管路,請用固定架固定以防止鬆動。

為方便裝置及管理,故需吊架及吊架孔,使用時插入吊架孔,不使用時移開。

開始運轉時,安全閥全開在調至使用之壓力。



裝置注意事項

n          為確認動作及調整,鷹裝置於易檢修之地方,防止鼓風機停機時產生逆流,請裝置逆止閥並儘量裝置於曝氣槽水面以上之位置。

n          如有污泥及塵埃等堆積之可能,請提高鼓風機裝置之基面。污泥如堆積於馬達及鼓風機之周圍,將使馬達散熱不易,造成故障或燒毀之可能,因此,如有污泥推機之可能(如左圖之裝置)另至管路攪拌鼓風機周圍使污泥附著其上。





進氣排氣注意事項

n          進氣消音器應豎立,並至於室外使吸入槽內之潮濕空氣,如圖(一)。

n          進氣消音器應離地面一公尺以上,並且開闊之地方,以便如有塵埃堆積,易於清理。

n          圖(二)之裝置儘量避免因消音器吸入槽內之潮濕空氣,而使氣室因過於潮濕,致使葉輪生鏽產生故障之慮,應避免之。

n          預備機因長久之放置,有可能生鏽卡死之情況產生,固請定時(以計)予以運轉30分鐘,若至於潮濕之地點,請以日記。

























(三)  維修與保養:

  影響鼓風機壽命之要素雖然很多,鼓風機安裝以後,要使其順利運轉,壽命更長,

只能靠保養漢正確使用方法,請依下列的檢查並加以保養。



檢查期限

檢查項目

試車前

日常

一季

一年

三年

六年

備註欄

清潔配管之異物













各接合部是否牢固











活門開放











逆止閥的動作











配電線的接頭











轉動方向













壓力











安全閥的動作











電流電壓











空氣量











聲音











齒輪油的更換











請由專業人員代勞

軸承潤滑油膏的注入











請由專業人員代勞

吸入過濾網的清理













軸承油封更換











請由專業人員代勞

齒輪更換











請由專業人員代勞



軸承潤滑油膏

SURELUBE XD 或工業用高級潤滑油脂耐高溫500以上

軸承油

SYNACTILUBE G 或較耐高溫之合成機油
